Individuelles Gasmischsystem für Ihren Bioreaktor

MINI-4-GAS - das vollautomatisches Gasgemisch in Bioreaktoren

MINI-4-GAS für LAMBDA MINIFOR Laborfermenter und Bioreaktoren erlaubt das vollautomatische Gasmischen mit individueller Parameterkontrolle.

Aufbau = MASSFLOWs + Software + Bioreaktor

MINI-4-GAS ist kinderleicht wie die berühmten Bausteine zusammensetzbar: Die Bausteine des MINI-4-GAS sind LAMBDA MASSFLOWs. Ein MASSFLOW kontrolliert jeweils ein Gas im Gasgemisch. Sie können zwei, drei oder vier Gase für die Gasregelungsstrategie Ihrer Zellkultur auswählen.



Ein MASSFLOW regelt den Durchfluss eines Gases

Es stehen Massendurchflussgeräte mit folgenden Gasdurchflüssen zur Verfügung:

  • MASSFLOW 5000 für 0 – 5 L/min
  • MASSFLOW 500 für 0 – 500 ml/min

Für jedes Gas wählen Sie einen MASSFLOW aus.

Gasdurchflussregler MASSFLOW 5000

Gasgemisch LAMBDA MINI-4-GAS SIAM PC Software Screenshot

Die MINI-4-GAS Software

Die PC-Software MINI-4-GAS ist eine Erweiterung der SIAM-Automationssoftware.
Bioprozess-Steuerung kontrolliert das Zusammenspiel der einzelnen MASSFLOWs, speichert alle Gasdaten und visualisiert Sie laufend in einem Diagramm.

Der MINIFOR Bioreaktor

MINIFOR bringt das Gasgemisch durch einen Mikrosparger und / oder die Kopfraumbelüftung in das Nährmedium der Zellkultur ein.

Für den idealen Gasaustausch sorgt die effiziente FiSH-TAIL Mischung. Das System auf Effizienz und niedrige Scherkräfte optimiert.



Vibrationsmischung für Zellkulturen

Funktionen

Welche Funktionen sind im MINI-4-GAS enthalten?



  1. Einfache Einstellung des Soll-Werts für jedes Gas
  2. Untere & obere Grenzwerte für jedes Gas
  3. pO2 Regelung mit Luft & Sauerstoff (O2-Anreicherung)
  4. pH Regelung mit Kohlenstoffdioxid (CO2)
  5. Konstanter Gesamtdurchfluss (exclusive flow)
  6. Kundenspezifische Gasregler

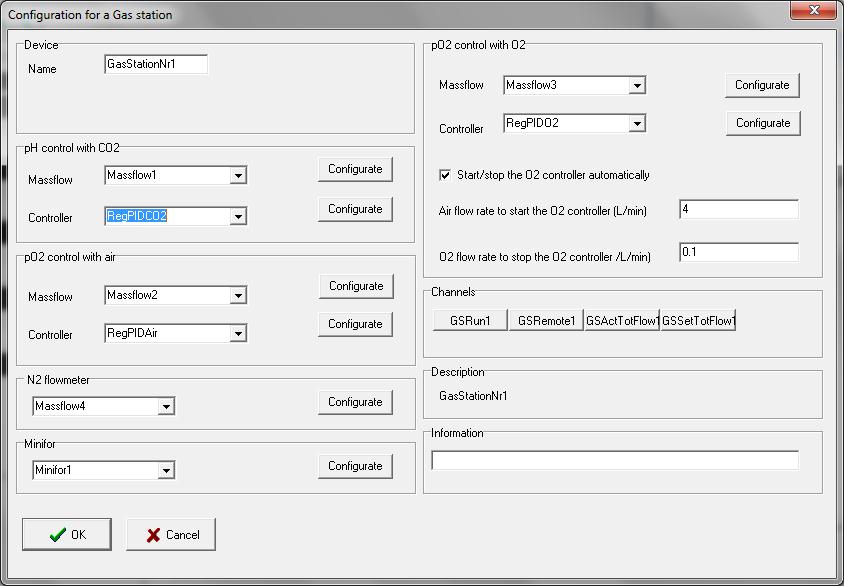

Parameter gesteuertes Gasgemisch - Beispiel pH und pO2 mit Füllgas



Jeder MASSFLOW wird anhand von den von Ihnen gewählten Sollwerten den Durchsatz eines Gases regeln und aufzeichnen.
Möglichkeiten dieser Gasregelung sind:

Parameterwert

Parameter gesteuertes Gasgemisch - Beispiel pH und pO2 mit Füllgas

Beispiele:

  • pH
  • pO2
  • pCO2
  • andere Parameter, die Sie mit einem Gas regeln können

Durchsatz eines Gases

Berechneter Wert

Beispiel:

  • Durchsatz des Füllgases, um einen konstanten Gesamtgasdurchfluss zu erreichen

Prozessüberwachung

Was bietet die SIAM Software-Erweiterung mit MINI-4-GAS?

  1. Gasdurchflussmessung & -Berechnung  jedes einzelnen Gasstroms im Gasgemisch:
    N2, CO2, O2, Luft oder andere vom Anwender gewählte Gase.
  2. Datenerfassung
    für den Vergleich der Experimente und Prozessoptimierung
  3. Visualisierung in Tabelle und als Graph:
    Die Parameterwerte sind ablesbar und miteinander vergleichbar.
    Der Trend aller Parameter wird laufend im Diagramm visualisiert.
  4. Soll- und Ist-Werte aller Parameter:
    pH, pO2 (DO, gelöster Sauerstoff), Belüftungsraten, andere Parameterkontrolle über Gas …

MINIFOR ADVANCED KIT Bioreaktor Laborfermenter Arbeitsvolumen von 35ml bis 6L

Anwendungsgebiete

MINI-4-GAS erlaubt die vollautomatische Gasmischung mit individueller Parameterkontrolle in unterschiedlichsten mikrobiologischen Fermentation und Biotransformationen.

Anwendungsbeispiel für Stammzellkulturen

  • Luft
    für die automatische Belüftung aerober Zellkulturen
    (pO2 gesteuert)
  • O2
    zur automatischen Sauerstoffanreicherung sobald hohe Zelldichten viel Sauerstoff benötigen
    (pO2 gesteuert)
  • CO2
    zur automatischen pH Regelung
    (pH gesteuert)
  • N2
    als Füllgas für konstanten Gasstrom
    (automatisch berechnet)
    oder als konstant dosiertes Gas
    (Ist-Wert des Durchsatzes vorgegeben)



Hier können Sie LAMBDA Laborreaktoren bestellen

LAMBDA MINI-4-GAS mit MASSFLOWs für vollautomatische Gasgemische können Sie wie alle Laborgeräte von LAMBDA Laboratory Instruments direkt beim Hersteller kaufen: sales@lambda-instruments.com .
